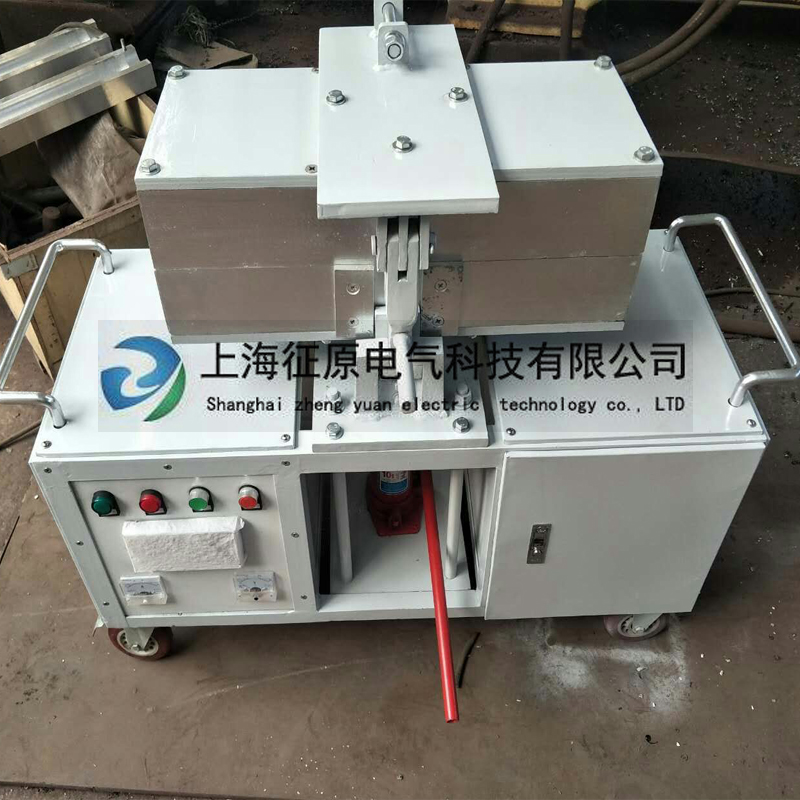

一、ZYRB-02全自動電纜熱補機概述
本機用于橡套電纜的熱補工作中，對煤礦、鐵礦、鉆探和建井電纜的修理及壓號最為適用。本機采用優質合金鋁制成箱體和模具，液壓夾緊，以便指示溫度，自動控溫報警，省力、節能，運行可靠，工作效率高，維修簡便，能保證修理質量。修復后的電纜外觀光潔、平整、粘補牢固，耐壓密封，所以本機是目前國內先進的熱補設備。
二、ZYRB-02全自動電纜熱補機主要技術
工作電壓： 220v
合模最大壓力：5T
修補長度：400-1200mm
加熱功率：4kw
模具升溫：0-300℃可調
機重：155Kg
修補電纜直徑：?4-240mm
定時時間：0-170分
作業面高度：750mm
外型尺寸：1000×450×1000mm
三、ZYRB-02全自動電纜熱補機結構簡介
熱補機主要有支架、電氣系統、液壓系統、儀表控制板組成。液壓系統主要有液壓缸、活塞、閥和壓桿組成，完成模具升降加壓，保證加熱粘補過程所需的壓力；支架是熱補機的主體構件，由型鋼焊接組成，并設有行走機構、工具箱和配重鐵，形成完整的統一機臺，在工作中移動方便，電氣加熱系統分別組裝，統一控制，設有定溫、定時、燈光、電鈴報警裝置，形成良好的調整控制性能。
四、ZYRB-02全自動電纜熱補機安裝與接線
1、取出配重鐵桿裝入熱補機上方兩孔內，旋緊螺母，然后裝上配重鐵。
2、把鎳鉻考銅熱電偶插入熱補機上方測溫孔內，然后上緊鐵卡。
3、打開后蓋，接上電源，將溫度指示調節儀表接線板上的“短路”連接線拆去。
五、ZYRB-02全自動電纜熱補機使用說明
1、用螺絲刀將溫度指示儀表的指示儀表的機械零點調到環境溫度刻度上，并且定溫指示針調到膠補帶男籃所需的溫度刻度上。
2、調整定時開關，定時開關設有“ON”開，“OFF”停及時間刻度，不需用定時，將開關旋扭旋在“ON”位置，需用定時，將開關旋鈕按順時針?lè)较蛐D(zhuǎn)，并扭到所需的位置，然后在退到您選用的時間刻度上。
3、如需電鈴報警時，把旋鈕旋在開的位置上，不需電鈴報警時，旋在關的位置上。
4、旋轉電源開關，電氣加熱系統開始升溫，此時為綠燈亮；當溫度升到所需的溫度時，儀表繼電器斷開，從而使交流接觸器切斷加熱系統的電源，隨后定時開關也斷開。（定時斷開，不定時不斷開）此時紅燈亮，電鈴響，工作人員應及時關上電鈴開關。
